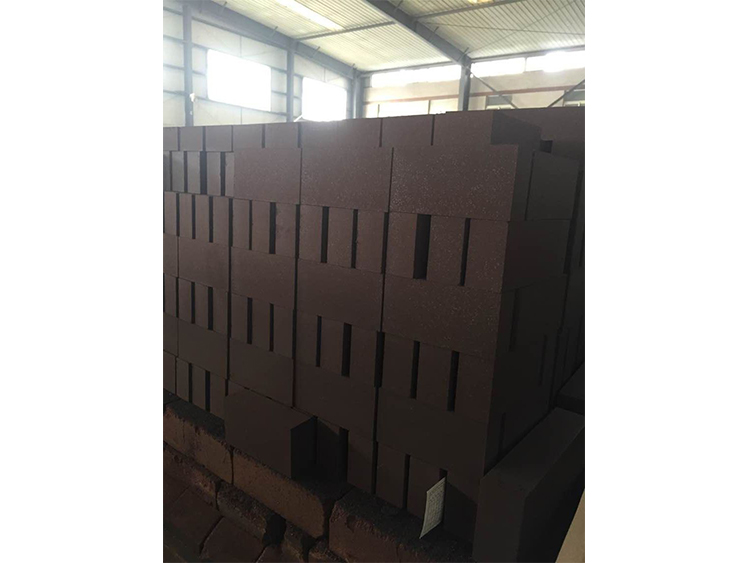

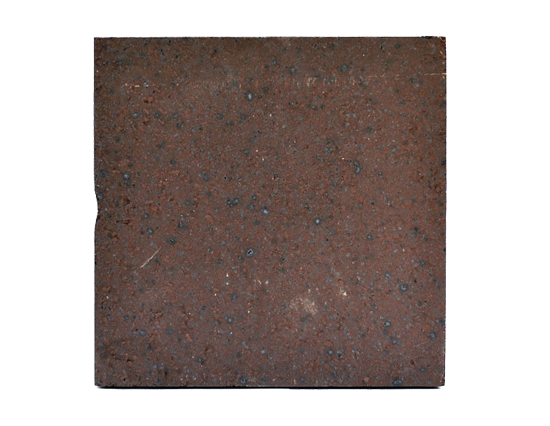

什么是鎂鉻磚？鎂格磚以氧化鎂（MgO)和三氧化二格（cnO1)為主要分，方鎂石和尖品石為主要礦物組分的耐火材料制品。

鎂鉻磚耐火度高，高溫強(qiáng)度大，抗堿性渣侵蝕性好，熱穩(wěn)定性高，對酸性渣也有適應(yīng)性，制造鎂鉻磚的主要原料是燒結(jié)鎂砂和鐵礦，鎂砂原料的純度要盡可能高，制作鎂鉻磚的生產(chǎn)工藝與鎂質(zhì)磚大體相仿，為了減少在燒成過程中由于Mgo和Cr2O3,AI2O3或鐵的氧化物反應(yīng)生成尖晶石時的膨脹而引起松散效應(yīng)，也可采用合成的共同燒結(jié)料制成鎂鉻磚。此外，還有不燒鎂鉻磚，例如，用無機(jī)鎂鹽溶液結(jié)合的不燒鎂鉻磚，燒鎂鉻磚生產(chǎn)工藝簡單，成本低，熱穩(wěn)定性也好，但高溫強(qiáng)度稍差，20世紀(jì)50年代末，發(fā)展出所謂“直接結(jié)合”鎂鉻磚，這種磚的特點(diǎn)是原料純，燒成溫度高，方鎂石、尖晶石等高溫相之間直接結(jié)合，硅酸鹽等低熔相為孤島狀分布，因此，提高了磚的高溫強(qiáng)度和抗渣性。

用鉻礦－鎂砂磨壓坯燒后制作的細(xì)粉，與鎂砂粗顆粒配合制磚的方法，是減少松散效應(yīng)的有效措施。用這種方法制的鎂鉻磚，磚的氣孔率低，耐壓強(qiáng)度、荷重軟化溫度和抗折強(qiáng)度均較高，用鉻礦－菱鎂礦粉壓坯，經(jīng)高溫煅燒的合成鎂鉻砂制成的鎂鉻磚，抗渣性和高溫強(qiáng)度較好。此外，還有用電孤爐熔融鎂鉻料直接澆鑄而得的熔鑄鎂鉻磚用電熔鎂鉻科按制磚工藝生產(chǎn)的熔粒再結(jié)合鎂鉻磚等。

鎂鉻磚主要用于冶金工業(yè)，如構(gòu)平妒爐頂、電爐爐頂、爐外精煉爐以及各種有色金屬冶煉爐，高功率電爐爐壁的高溫部位廣泛采用熔鑄鎂鉻磚，爐外精煉爐高侵蝕區(qū)采用合成料制成的鎂鉻磚，有色金屬閃速熔煉爐高侵蝕區(qū)采用熔鑄鎂鉻磚、合成料制成的鎂鉻磚，此外，鎂鉻磚還廣泛用在水泥回轉(zhuǎn)窯燒成帶和玻璃窯的蓄熱室等部位。
